NĂNG LƯỢNG MẶT TRỜI TRONG TẦM TAY - HÃY TẬN DỤNG

Cái này phải hạn chế bọt khí càng nhiều càng tốt, có nghĩa là lúc keo chưa khô còn sệc sệc thì ép tấm phía sau vào, cứ tưởng là đổ keo rồi đợi nó khô rồi mới lắp chứ. Mà khi đổ keo có dùng silicone làm cái bờ bao xung quanh không?

@ anh Lâm: Báo cáo báo mèo với anh tình hình là bộ sạc hoạt động khá hoàn hảo. Em có mang theo bộ sạc cũ, khi nào anh đi Nhật Tảo thì báo em, em chạy ra đưa anh.

Hôm qua m

Hôm qua mới đi Nhật Tảo mua hàng, và giao mấy cái DC-DC cho 1 người đặt, hôm qua sợ không muốn gọi Tuấn sợ làm phiền. heheh

Phiền gì anh. Có điều hôm qua thì em chưa có đem bộ sạc cũ theo. Lần tới nhớ gọi em nha. Sạc nhanh thiệt anh ơi.

Bạn ANITOX hiện giờ có 380Wp PV ắc quy 24V 132Ah, hôm qua 9h sáng mà ắc quy đầy.

cả sáng nay trời không có nắng! k đo được! tính cứ thay thôi. để thế sẽ ảnh hưởng đến cả tấm solar mất! ít nhiều dòng sẽ bị giảm. Để bác Đức gắn keo xong đo dòng có gì khả quan k.
em tính để nguyên cell hư, chỉ cắt dây nối rồi để chồng cell mới lên! hi.. rút kinh nghiêm bác đấy!
bác đo dòng khi trưa nay kết quả thế nào?

Hồi nãy về cho tải thử cái tivi bằng accu hôm qua mua, hic tải 45 phút trời nắng đầy thì cái bình thấy đèn 100% vẫn cháy

Cái tấm này lúc anh Phương bán rẻ lại do có 2.2A thôi anh, sửa lại giờ được 2.6A tuy là có bị che do keo 1 chút nhưng thấy vẫn ổn. Hiện giờ dù có quăng em nó xuống nước chắc cũng không ảnh hưởng gì luôn, vì nó đã là 1 khối rồi.

Em đợi nhà kế bên làm xong em sẽ làm cái giàn để trồng lan rồi để mấy tấm đó lên cho mát luôn.

Anh lâm ơi!!! dự án của em bác giúp em triển khai đến đâu rồi?

cũng ổn đấy bác Đức, cái khung và kính cũng hơn một nữa giá trị tấm panel rồi hiihi, còn 2 tấm nữa kìa, thấy ổn thì ôm về luôn cho trống nhà cái, để ở nhà bề bộn quá.

Anh Thắng: nhìn hình "đẹp giai" và trẻ vậy, sao trong giọng nói già quá khà khà khà, hay là hình này chụp 10 năm về trước hhii

Hehehe nóc nhà của tui không có nên hết chỗ gác rồi, vì nó chỉ có chút xíu chỗ chuồng cu lên sân thượng thôi, đang tính làm cái giàn lại cho ngon rồi có gì lên lụm về. Trong thời gian này đầu tư vào accu cái

hi! đầu 4 rồi anh! hình chụp tháng 8 năm trước đó anh. Tối nay về em hàn tiếp tấm nữa xem sao. hy vọng khá hơn trước.

Mới vừa PM cho anh rồi, xem dùm mình nhé.

Hihi, mình nghe giọng anh Thắng đâu có già ta.

hi.. em cung vua xem xong! tình hình rất là tình hình...

Dự án gì mà có vẻ "bí mật dữ ta"?

hì dạo này bận quá ko báo cáo được với các anh. vào xem thì đã đến mấy trang.

báo cáo là hôm cafe cùng mấy anh ngoài nhật tảo là em phi đi kiếm thêm 2 tấm pin 80W nữa làm tiền đề để đổi hệ 48V. nhưng mà tấm 80W hiện ko có hàng. máu thì lên đến mặt. tiền thì đang có chờ mấy hôm sợ nó bốc hơi. thế là ôm luôn 2 tấm 110W sau khi anh Lâm bảo kê 2 tấm 80W của em khi em lên hệ 48V.

khui hàng



thông số




ráp



so sánh giữa 2 tấm 110W và 2 tấm 80W

Lợp và chống nóng toàn bộ tầng trên cùng bằng đô la

hôm đầu mới thả đại lên mái dùng tạm. do thả lên vào buổi sáng nắng quá nên quăn đại lên dùng thôi. thấy khá hài lòng. đến chiều mới lên có định lại 2 tấm mới. vô tình làm sút mối nối 2 tấm 80W cũ. trời tối nên cũng ko test. hôm sau nắng dữ lắm cũng chỉ được 7.5-8 A (28-28.5V). số ko đẹp nên ko có chụp hình. sau khi phát hiện nối dây lại để hôm sau test thì được



gần được 12.5 A 28.2 V => p=352.5W
mấy hôm nay trời nắng ko đẹp cứ âm u. mình trông chờ 1 con số "đẹp" hơn khi nắng đẹp.

show bộ NLMT của mình. do dùng đồ tận dụng nên ko đồng bộ. nhưng cũng thỏa mãn thú đam mê.



acquy

2 acquy 32A 12V nối tiếp để được 24 V 32A đấu song song với bộ bên dưới

2 acquy 55A 12V đấu song song nối tiếp với 1 acquy 100A để được hệ 24V 100A

tổng cộng mình có hệ 24V 132 A

do tháo hết acquy xe ra dùng nên lộn xộn. anh em ném đá nhẹ tay nhé.


inverter: ups APC smart 1500Va tháo trong phòng server ra em này chạy hoi bị được đấy. (đã chỉnh sửa một số thông số trong MCU của UPS để hoạt động như 1 inverter chuyên dụng với nguồn input vô hạng)

gởi anh Tuấn và các anh có ý định dùng led:

không nên dùng led cs quá lớn để thắp sáng và rọi trực diện vì ánh sáng nó rất chói => khó chịu.

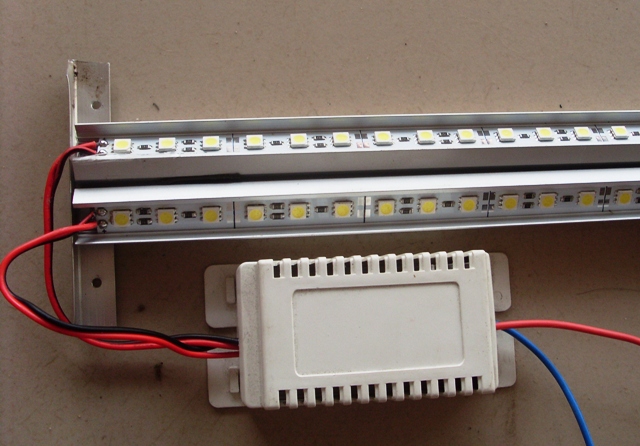

đây là bộ led em đang sử dụng. bán đấy ngoài chợ gồm nhiều bóng cs nhỏ nên ánh sáng trải đều và đỡ chói hơn

nó là 1 cây. trong ảnh là em đã ghép 2 cây lại thành 1 cây để ánh sáng tốt hơn.







nhận xét của em. 2 cây này sáng hơn 1 bóng tuýp 1,2 m

lượng điện thiêu thụ theo tính toán của em:

1 cây sử dụng điện 12V hạn dòng ở 1A cho ánh sáng tốt nhất và bền nhất (ko quá nóng dễ hư led) => 1 cây = 12W

do em ghép 2 cây lại nên bộ của em đến 24 W cho độ sáng hơn đèn tuýp 1,2m

cái hộp trắng trắng là bo ổn áp (driver) dùng cho led DC-DC do anh Thanhlam làm. do em sử dụng hệ 24 V để truyền dẫn hạn chế sụt áp trên dây nên phải có bo này để ổn áp 12 V dành cho led.

sụt áp trên dây dãn cũng chính là lý do ít ai làm bộ ổn áp bên trong bộ sạc vì tốn kém chi phí trong khi dẫn đi tầm 10m là bị sụt áp không còn đúng điện thế ổn áp ra từ bộ sạc. vì thế cách xử lý vụ sụt áp là thay vì dùng 1 ổn áp lớn trên bộ sạc mà không hiệu quả. ta tăng điện thế truyền tải. để rồi sử dụng 1 mạch ổn áp ở đầu cuối mỗi thiết bị để lấy đúng điện thế cần thiết (ở đây mình sử dụng hệ 24 V để truyền tải và ổn áp ở 12 V để sử dụng các thiết bị như camera, các thiết bị mạng, đèn).

mình tập trung sử dụng điện DC cho tiết kiệm để khỏi hao phí khi chuyển đổi từ DC sang AC. inverter chỉ sử dụng khi mất điện hoạt là năng lượng sạch đang dư nhiều.

sau khi nân cấp thêm 2 tấm 110W thì điện dư rát nhiều. nếu nắng tốt lượng điện mà em sử dụng hao hụt đi trong đêm được sạc lại từ sáng sớm đến hơn 9h. toàn bộ acquy đã đầy. lúc này em khởi động inverter xả dòng khoản 10A cho đến 3h chiều ngắt để dành điện sạch sạc lại cho đầy acquy trước lúc tối để dành xài đêm và back up.

đường DC em load trong đêm khoản 5A để thắp sáng và O.5 A để nuôi các thiết bị khác 24/24.

dự tính đến cuối năm nay sẽ nân cấp thêm 1 cặp acquy và 2 tấm 110W. mai mua vé số he he.

hì hì anh Lâm xài bới diesel của em rùi. mỗi ngày mất điện em tốn hết 250K diesel để nuôi con máy phát 6.5Kw á. từ ngày có hệ acquy back up và NLMT thì em đã giảm được hơn 1/2 thời gian chạy MPĐ khi mất điện (chỉ chạy MPĐ khi dùng tải lớn, tranh thủ sạc thêm vào acquy backup để rồi xả) => tiết kiệm được 1/2 tiền dầu. mấy tháng nay chuyển sang thắp sáng bằng Led sử dụng nguồn DC từ acquy tiền điện của em giảm xuống còn 1600k thôi. mà mẹ nó tháng này nó lại tăng thêm 5% nữa. xem ra mình có tiết kiệm cũng chẳng bù lại phần tăng của nó.

(giảm tiền điện nhưng chưa tính đến tiền đầu tư led thắp sáng. nếu cộng mớ led lại với mớ bo dc-dc bên anh chắc cxung được cả tấm pin nữa chứ chẳng chơi)
